螺杆式电动开窗器与链条式电动开窗器结构图及工作原理

点击量:1827

时间:2016-10-19

  螺杆式电动开窗器与链条式电动开窗器结构图及工作原理?电动开窗器工作原理,电动开窗器因分为螺杆式电动开窗器,推杆式,链条式..这里只说螺杆式电动开窗器。

  螺杆式电动开窗器组成是由电机,齿轮、螺杆等组成。只不过,它的涡杆的结构有所不同,24V DC电流带动电机产生一定的推拉力。内部结构中有锁紧螺母,起的作用是增加它的自锁能力。相较于其他电动推杆,螺杆式电动开窗器的推拉力较小,最大只有1000N

螺杆式电动开窗器

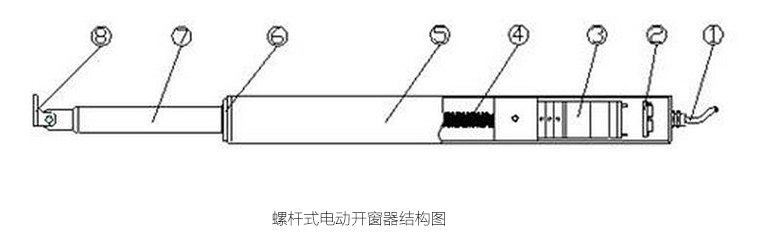

  螺杆式电动开窗器结构图与组成部分

  ①电线 ②控制电路板 ③减速装置 ④丝杆 ⑤外壳(铝压铸,铝,玻璃加纤塑料,塑料) ⑥锁紧螺母⑦推杆(不锈钢,碳钢) ⑧ 推杆连接件

链条式电动开窗器

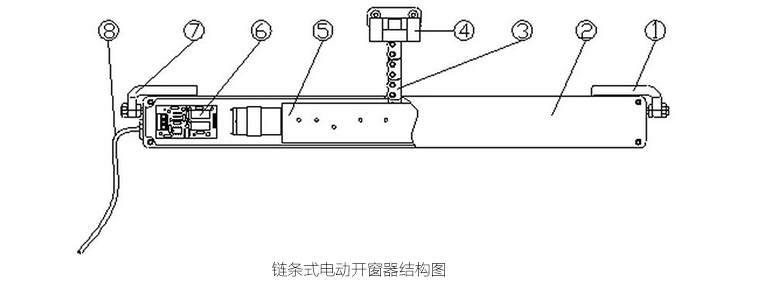

  链条式电动开窗器结构图与组成部分

  ① 安装支架 ② 外壳(铝压铸,铝,玻璃加纤塑料,塑料) ③ 链条(不锈钢,碳钢) ④ 链接连接件 ⑤减速装置⑥ 控制电路板 ⑦ 安装支架 ⑧ 电线

  电动开窗器属于非标产品,如果您有一些创新想法,想应用到一些大型天窗上面,那么您可来电咨询产品的批发价格。相信您在这次谈话中收获很多。
