推杆电机可选附件与小型推杆电机规格书详细讲解

在研发一个产-品或者对现有产品进行改良时,比如以前是手动来上升下降,现在考虑用推杆来代替人工。推杆的系统简单、安装简易、基本免维护、总成本低(考虑整个系统的结构,与后期维护成本)、相较电液推杆无漏油,能耗小、多种内置定位反馈(如霍尔、模拟、电位器等),是人们首选的一个方向。相较于气动与液压,安装更麻烦,气动需要相应的配套,液压需要维护,都会造成成本的上升,小型推杆是一种优先考虑的产品。

一、推杆电机可选附件:

1.编码器:用来检测电机的脉冲数,以达到控制推杆电机点动或间隔动作的目的。

2.电位计:用来检测电阻的大小,从而反映推杆所在的行程位置,最终达到控制推杆在行程中间任一位置停止的目的。

3.手摇装置:蜗轮蜗杆结构及部分尺寸结构的推杆都可以安装手摇出轴,在断电的情况下,接上手摇轮后就能通过手摇达到让推杆回到原点位置。

4.霍尔控制:电机尾部加装霍尔感应器,可控制2-n台推杆同时电气同步运行,但带霍尔控制的推杆必须与专门的控制器配套起来方可使用。

5.PLC控制:可提供PLC接入端口,达到过程实时控制。

6.控制器:又称变压器,分为控制单台,2台,3台的控制器。

7. 操作器:又称手控器,分为功能单排,2排,3排及多排的操作器。

推杆电机可选附件与小型推杆电机规格书详细讲解

选装小型推杆电机,需要先了解产品的相关参数,参数了解,就比较简单了。

行程:50/100/150/200/250/300mm

环境温度:-20℃~60℃

内置限位开关,出厂不可调

可配一整套,包括手控器,电源,电源线

U7-电压-速度与负载代码-行程/安装尺寸-前端-后端-极限开关方式-信号反馈-防护等级-接插件-线长

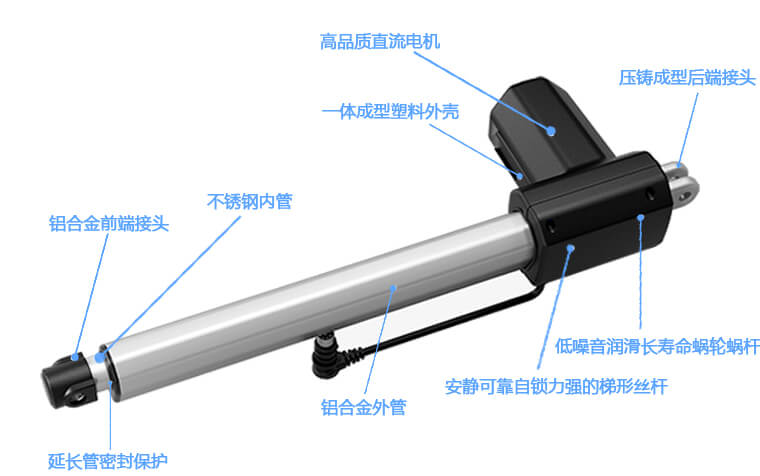

小型推杆电机产品规格书详细讲解:

12v/24v/36v,12v主要是用在汽车上会比较多一点,标准是24v,36v比较少。(目前都采用直流马达,暂时没有生产交流马达)

减速比:ABCD/FGHI选型。(小型推杆可以推动超过1000N的推力,也就是100kg,目前可达到2000N超大负载。因为减速比是固定死了,所以不同的推力对应的不同速度,如果说2000N,现有速度快点,比如20mm/s可以达到吗?有几种方案可以达到,一螺杆换成滚珠丝杆,马达转速加快,减速比改变等。但每一种都会进行开模,是一笔不小的开支。)

行程越长,螺杆越长,螺杆=行程+113mm。标准范围内是300mm以内。

安装尺寸(前后孔之间的距离)=行程+108mm,当行程超过300mm时,那么108会增加到135mm(安装尺寸越长,稳定性越好)。前端加万向接头,安装尺寸增加10mm。增加电位计,安装尺寸增加30mm。

前端,标准∅6.4mm/8mm。可选项U型头

后端,标准∅6.4mm/8/10mm

信号反馈为电位计、霍尔传感器。标准为无信号输出

防护等级,IP42,IP65可选项

推杆电机可选附件与小型推杆电机规格书详细讲解

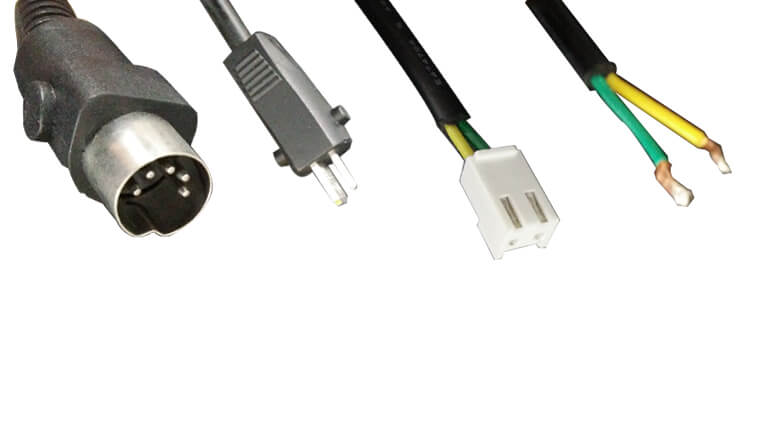

接插件,裸线、01pin、Din 5pin

更多详细可了解TOMUU推杆电机U6
