电动推杆基本组成及安装布置方案

点击量:1593

时间:2016-11-09

  电动推杆基本组成及安装布置方案各种传动系统,一般可分为机械、气压、液压、电气的传动。直线位移传动机构以气压、液压缸为主导,但气压缸、直线移动是轻载快速,适合控制无位置精度要求的门禁,快速关闭,但必须有气源为动力。液压缸直线移动使用于轻、中、重载荷场合,也必须有油压系统相配置才能有效进行工作,主要用于位移无精度、负载较大的工程机械、矿山机械等设备,还有升降机也能升降直线位移等。以上直线位移奇偶股均对工作环境有一定要求,主要是机械中气、液、介质所决定。

电动推杆基本组成

  电动推杆是纯电控的直线位移机构,除了对工作环境没有特殊要求外更适用于任何直线位移与动力配置,组合后可以成为一维、二维、三维坐标机器人,特别适用于网络化、信息化、智能化系统中执行机构,当然不能说完全替代气、液压缸直线位移全部性能和适用场合,但也是上诉直线移气、液压缸的完善与补充。

  随着伺服系统急速进步与之相应的电动推杆技术,会不断的发展,有望对推动国防现代化及工业网络化、信息化、智能化等技术进步作出重要贡献的很有希望行业产业。

电动推杆基本组成

  电动推杆基本组成电动推杆一般由电机及控制系统、减速机、丝杆及推杆、行程控制系统组成。根据需要选用不同组合,组成多种多样的结构形式。

  电动机:交流电机、直流电机、步进电机、伺服电机、带制动器电机、变频电机

  减速机:蜗轮-蜗杆、同步带、直齿圆柱齿、螺旋伞齿轮、行星轮系、谐波减速器

  丝杆:梯形丝杆、滚珠丝杆、滚柱丝杆

  行程控制:行程开关、磁感应开关、位移传感器、编码器、电位器

  一般普通配置的电动推杆采用的是直流电机,如果插入220VAV,会有一个适配器。丝杆采用梯形螺纹丝杆,具有更好的自锁力。

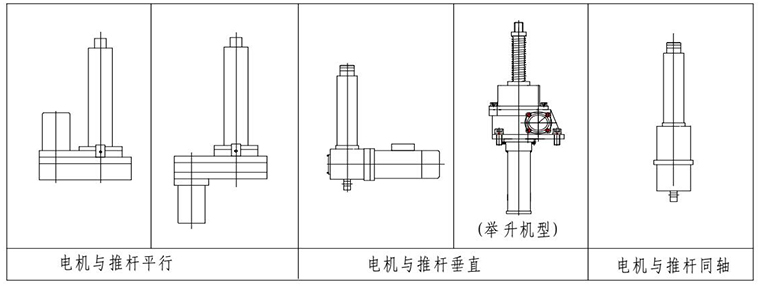

电动推杆总布置方案

  电动推杆总布置方案

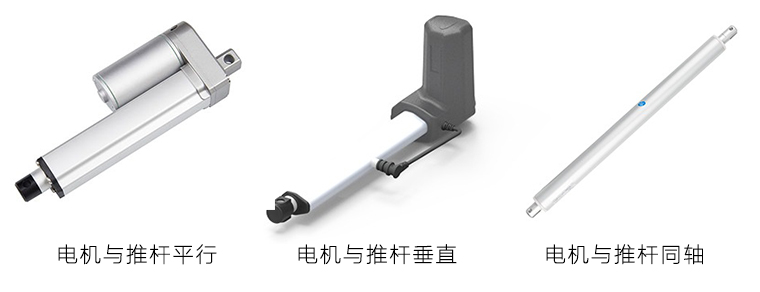

  电机与推杆平行、电机与推杆垂直,电机与推杆同轴
