线性致动器基本结构及布置

点击量:756

时间:2016-11-09

  电动推杆(线性致动器)基本结构及布置:

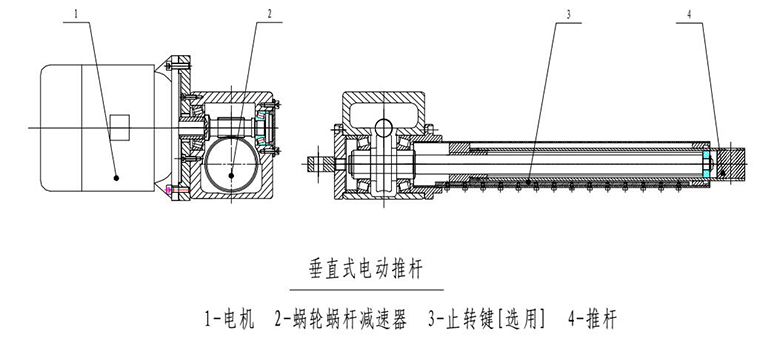

垂直式电动推杆(线性致动器)

  垂直式电动推杆(线性致动器)

  1-电机2-蜗轮蜗杆减速器3-止转键(选用)4-推杆

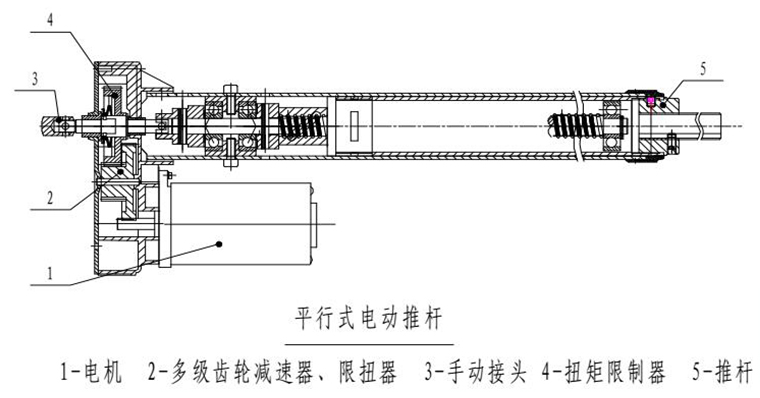

平行式电动推杆(线性致动器)

  平行式电动推杆(线性致动器)

  1-电机2-多级齿轮减速器、限扭器3-手动接头4-扭矩限制器5-推杆

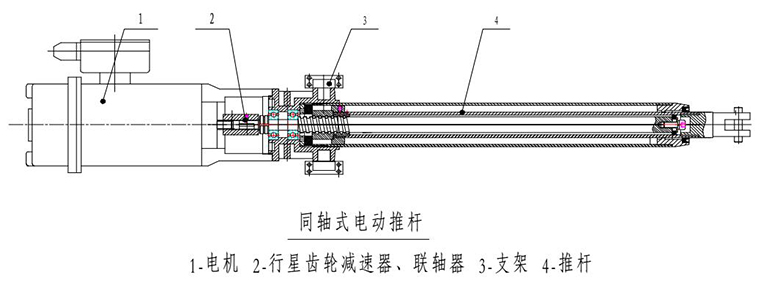

同轴式电动推杆(线性致动器)

  同轴式电动推杆(线性致动器)

  1-电机2-行星齿轮减速器、联轴器3-支架4-推杆

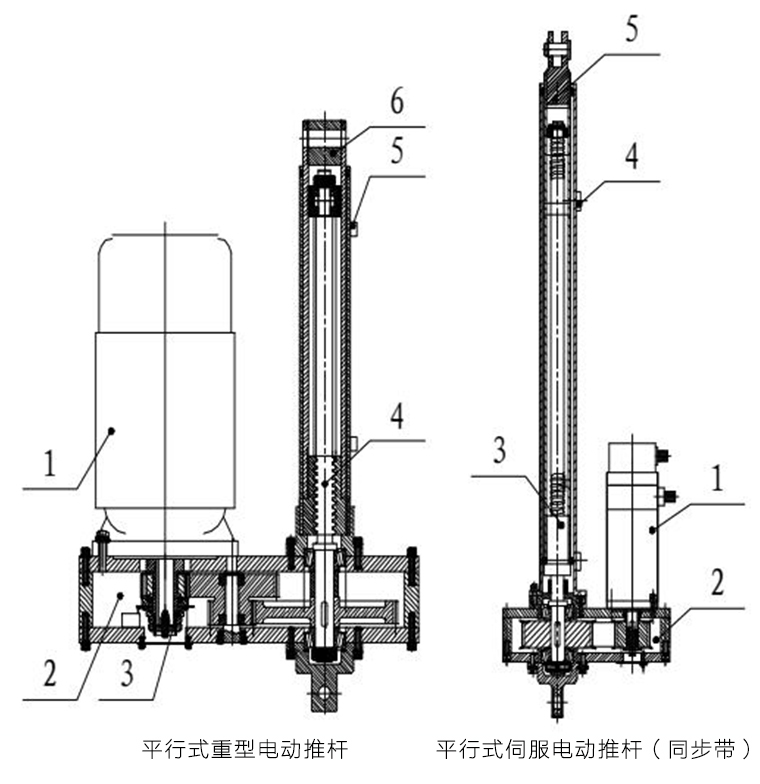

平行式重型|伺服电动推杆(线性致动器)

  平行式重型电动推杆(线性致动器)

  1-电机2-多级齿轮减速器3-扭矩限制器4-丝杆副5-推杆

  平行式伺服电动推杆(线性致动器)(同步带)

  1-伺服电机2-同步带减速机3-丝杆副4-行程开关5-推杆

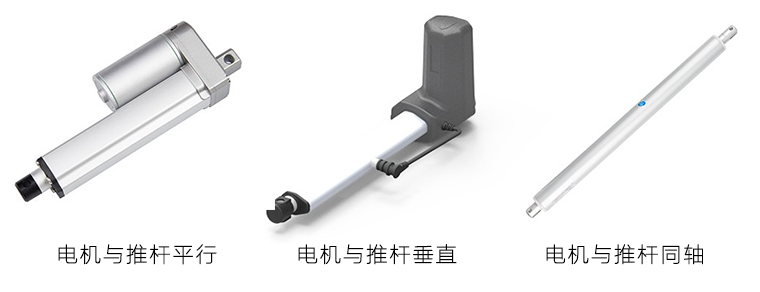

线性致动器基本结构
