电动推杆形式及构成

点击量:761

时间:2016-11-14

  电动推杆应用在不同的场景领域,所以它的结构也会与之改变,它的形式分为三种:垂直式、平行式、串联式等。

垂直式电动推杆

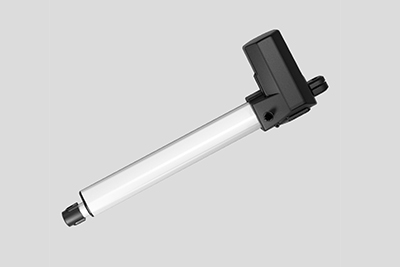

  垂直式电动推杆(推杆与电机垂直)

  该系列电动推杆体积小、质量轻,结构紧凑,主要用于小推力,短行程的场合。一般在室内环境下使用,如智能建筑中用于通风的自动门窗,健身器材与医疗设备和电器柜门自动开闭,汽车锁位器以及食品和包装机械等。

  外形结构:电机与推杆垂直,外管和推杆均采用不锈钢材料,行程控制采用限位开关或霍尔传感器开关。

  内部结构:为蜗轮副减速机和梯形丝杆付或微型滚珠丝杆付组成。

  均采用铝结构,保证环境中的坚固性和持久性:由于自锁功能,在门关闭时候也能够保持阻止状态:它的“茎”形和特殊的表面处理适合许多建筑,即使要求很高的建筑,特别适合用于住宅,可用于平开门,每个门页3米到5米。

  额定推力:1000-6000N

  速度范围(满载):4.1mm/s

  速度范围(空载):23.4mm/s

  行程:50-450mm

  行程控制形式:限位开关

  电压DC.V:12-24V

平行式电动推杆

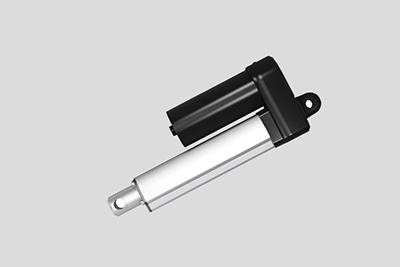

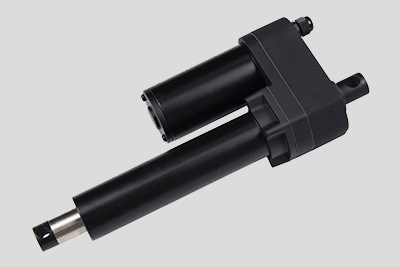

  平行式电动推杆(推杆与电机平行)

  外形结构:电机与推杆平行,外管和推杆可采用电泳表面处理或不锈钢材料,行程控制采用限位开关或霍尔传感器开关。

  内部结构:蜗轮副减速机、伞齿轮换向和梯形丝杆付或微型滚珠丝杆付组成。

  额定推力:250-2000N

  速度范围(满载):46mm/s

  速度范围(空载):55mm/s

  行程:20-450mm

  行程控制形式:限位开关

  电压DC.V:12-36V DC

串联式电动推杆

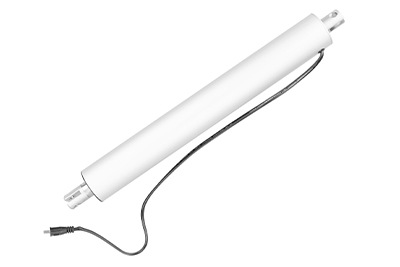

  串联式电动推杆(推杆与电机直联)

  该系列带电动推杆主要应用于精密机械设备或要求电机与推杆同轴的场合。

  外形结构:电机与推杆同轴,外管和推杆可采用电泳表面处理或选用不锈钢材料,行程采用继电器或编码器控制。

  内部结构:直流电机及行星减速机和梯形丝杆或滚珠丝杆付组成。

  牢固、紧凑、可靠,外层采用铝结构,保证环境中的坚固性:有锁保护装置,在停电的时候方便手动开启:它是一款在规定的门尺寸中完美的开闭门机,可使用于公寓、公司设施或其他公关区域。

  串联系列电动推杆主要应用与各种负载较重的推拉直线运动执行机构。如冶金设备,舞台设备,环保中的大型污水处理和江河中的水闸,水泥窖的门禁系统,以及冶金系统中的薄板轧钢机的纠偏等。该结构推杆内部采用扭矩限止器、卷簧或电流过载保护装置和限位开关行程控制。

门禁系统专用电动推杆

  门禁系统专用电动推杆

  该系列电动推杆主要应用于各种门的开闭执行机构。如机场、通道、水泥窖的门禁系统,以及有推杆与电机同轴要求的场合。

  结构有普通电机与推杆垂直和普通电机与推杆直联两种形式,行程采用继电器或编码器控制,可以用遥控器操作。

  内部结构是普通电机加蜗轮减速机和滚珠丝杆付组成。

  更多关于电动推杆价格及特殊要求定制请来电咨询。
