  电动推杆安装与调试

  1.电动推杆接线后,应进行空载试验,推杆推拉无误后再进行配套安装。

  2.电动推杆支撑轴向中心线应与负载推拉力相一致。推杆端头与负载件连接应保证转动灵活,不产生侧向分力,曲柄与接叉两侧间隙应为(0.2-0.6)mm

  3.注意接好保护开关,在超载情况下应该保证开关及时切断电源,外接行程开关连接要使推杆向前伸出时碰到的开关与后面保护开关向串联,推杆反向缩回时相反。

  4.负载有效行程应控制在电动推杆标定行程之内,前后两端各留出30mm以上的空行程。

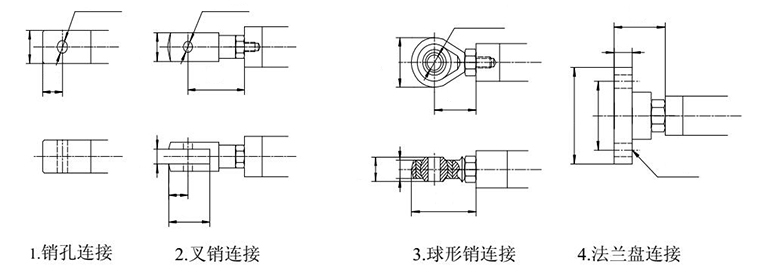

  电动推杆接头形式

电动推杆接头形式

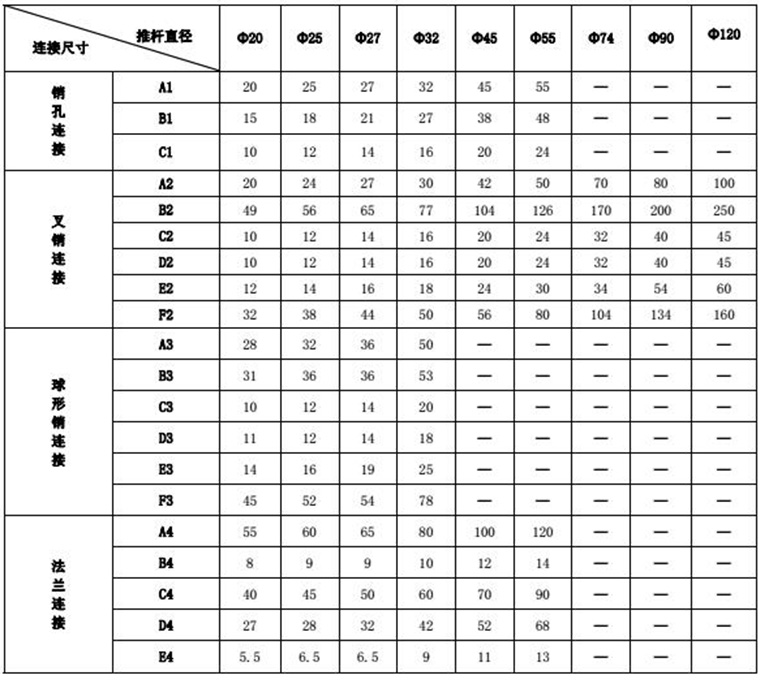

  电动推杆接头形式选用表

电动推杆接头形式选择

  电动推杆常见故障及措施:

  故障现象:

  1.按启动钮电机不转

  2.启动后电机嗡嗡响不转

  3.启动后电机突然转动又停止

  4.工作中电机发热超过允许温度,烧毁电机。

  产生原因:

  1.电机未通电

  2.电源线有虚接或缺相

  3.过载,额定推力小于负载力

  4.过载,未停车,过载保护开关未切断电源

  处理措施:

  1.检查接线及电源,查明是否有380V电压输送到电机上,直到确认有380V电压送到电机为止。

  2.检查电源线路是否有虚接或缺相现象,如有,应排除故障。

  3.更换电动推杆,满足额定推力大于负载力X130%;或加长曲柄的臂长,满足上诉要求。

  4.检查线路,经常是线路接反所致,按安装、调试中的第3项接线。推杆前端联接叉受侧向分力过大,机械卡死,在超载情况下不能停车,此时将连接叉于曲柄轴松开,或将机座松开,重新调整位置。达到安装、调试中第2项要求。
