电动推杆在护理床上可以实现的功能

点击量:799

时间:2016-12-01

  电动推杆是实现伸缩直线运动的一种推杆,不单单是直线运动,当接头与位置与连接方式的不同会实现平移、升降、推拉、伸缩等短距离动作。

  而在医疗床上面可以实现的是支背、侧翻、曲腿、端坐、平躺等功能。

电动推杆实现的功能

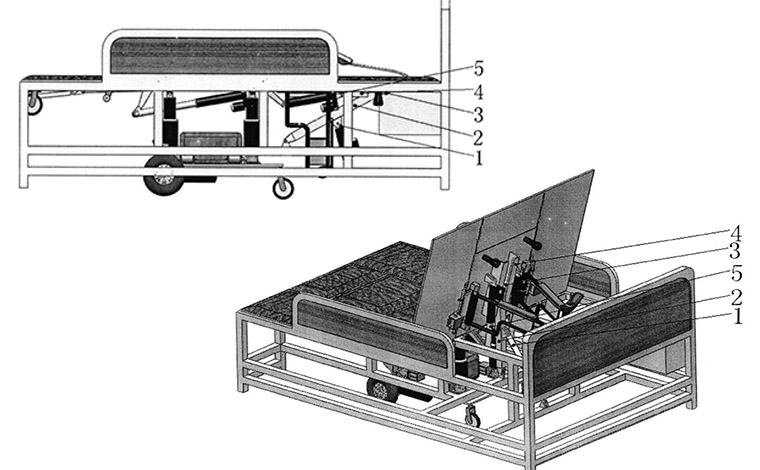

  电动推杆医疗床从平躺状态到支背状态转换的功能实现过程

5-电动推杆,2-支背推杆,3-滚珠,4-轨道槽

  当使用者需要坐起时,轮椅床执行支背功能,电动推杆1通电顶杆伸长,推动支背推杆2绕与床架铰接点逆时针旋转。滚轮3与床板接触推动前部床板逐渐支起,滚轮3在推动床板的过程中,慢慢滚入与床板(轮椅靠背板)固结的轨道槽4中,之后的过程中滚轮3在轨道槽4中向前滚动,与床板形成固定约束,增加了床板支背过程的稳定性和轮椅与床架连接的紧固。同时电动推杆5也按一定的速度规律伸长,配合支杆推起床板同时带动人体完成支背功能。由支背状态向平躺状态转换的过程中,各电动推杆反向运动,滚轮3脱离轨道槽4,将轮椅与床架连接放开。

电动推杆功能

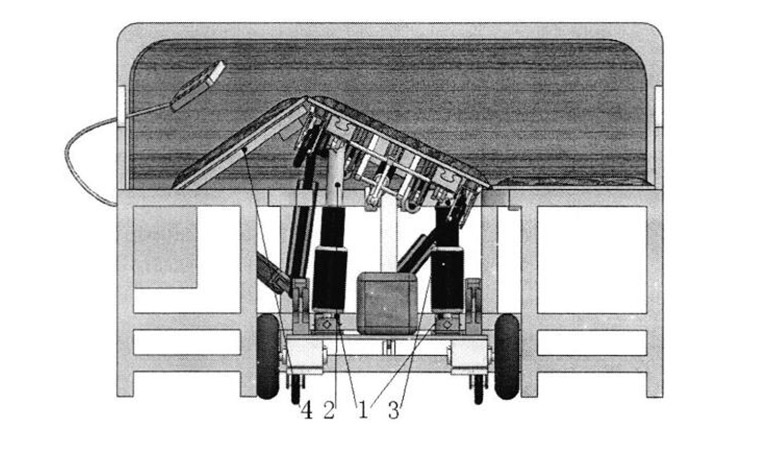

  电动推杆医疗床侧翻功能的实现

  当床体执行左侧翻功能时,电磁铁1通电吸合,将方形销从底座球铰链中抽出,球铰链的旋转限制取消。同时电动推杆2、3以一定比例的速度伸长,推动中部床板绕与图中所示右侧床板连接点旋转,带动床板移动限位杆4从限位槽中抬起,推杆4头上的滚轮在滑到中顺势向右滚动,使左侧床板保持平稳的向右移动。最终完成侧翻功能,执行相反动作时,所有的运动机构与之前运动反向。轮椅床执行反方向侧翻时,与以上描述动作一致。

电动推杆在医疗床上的功能

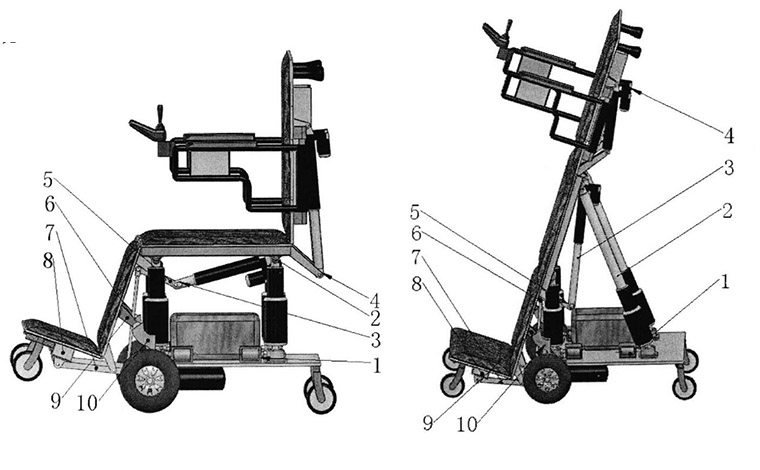

  电动推杆医疗床从坐立到站立功能的实现

  两个电动推杆4同时收缩,带动靠背板绕与座位板铰接点顺时针旋转,直至与座位板同一水平,所有电动推杆到达程序设定行程时,电动推杆断电停止运动,各板件运动到要求位置,脚踏板底部万向轮与地面接触。此时,轮椅由坐姿向站姿转换完成。执行相反动作时,所有运动机构反向运动。

  以上只是介绍了电动推杆在医疗床上面能实现的动作,更多应用可查看特姆优网站《案例中心》查看。
