什么是直流电动推杆?

点击量:777

时间:2016-12-03

  直流电动推杆是一种将直流电动机的旋转运动转变为直线往复运动的驱动装置,包括推杆和控制器

  ●控制器

  控制器包括控制盒和操作器两部分,通过操作器控制推杆运行。

  ●最小安装距离

  直流电动推杆行程缩到最短时的安装距离

  ●行程

  推杆的最大伸展距离

  ●推拉力

  推杆伸缩时承受的负载

  ●自锁力

  当电动推杆运行至任何行程点,在失电状态下,无位移条件下可承受最大的负载。

  ●持续率

  运行时间与随后的间隔时间之和的比,若运行时间和间隔时间是变化的,则按一个足够长时间内的平均值来计算。

  ●工作条件:

  环境温度范围:-15℃~50℃。

  环境相对湿度不大于90%。

  ●基本技术参数:

  电动推杆额定功率应不大于100W。

  推杆额定电流应不大于10A。

  ●控制器输入电压为AC220V±10%,频率为50Hz或AC110V±10%,频率为60Hz。

  形状与尺寸:

  ●外观结构尺寸应符合图纸要求。

  电动推杆安装距误差小于±2mm。

  推杆的行程误差小于±2mm。

  ●外观及装配要求:

  电动推杆及控制器表面清洁,无锈蚀、无脱落、无碰伤。

  推杆、控制器及零部件装配连接牢固、可靠。

  推杆运行平稳、无阻尼,无杂音现象。

  零件表面镀(涂)层光滑,色泽均匀,不应有脱落、划伤及氧化等缺陷。

  塑料件表面平整,色泽一致,不应有裂痕、气泡和明显熔接痕、缩孔等缺陷。

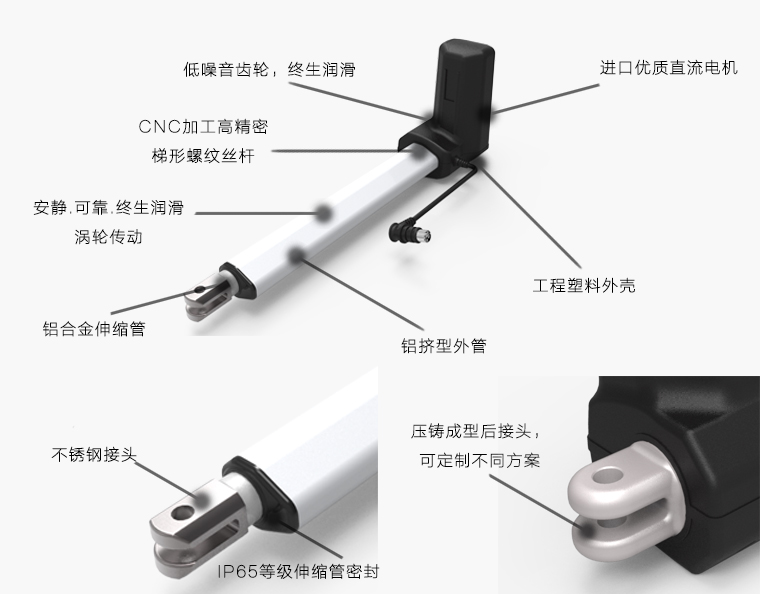

电动推杆

  ●直流电动推杆性能要求

  ①机械性能:

  电动推杆静态阻尼(自锁力)应符合规定。

  额定电压下,推杆负载应符合推拉力的规定。

  推杆承受1.5倍负载最大拉力试验,壳体不应有破裂现象。

  ②空载电流:在额定电压下,推杆运行空载电流应小于0.5A。

  ③噪声:推杆在空载运行时噪声应不大于50dB(A)。

  ④绝缘电阻:控制系统输入端与机壳间的绝缘电阻,在热态时不低于5MΩ,常态时不低于100MΩ。

  ⑤电介强度:电介强度应符合GB 9706.1中20.3的规定。

  ⑥非正常工作:推杆在运行过程中,当负载大于规定推拉力时,控制系统自动停止运行。

  ●控制器要求:

  控制器所用的电源变压器应符合GB 9706.1中57.9的规定。

  推杆及控制器的元器件爬电距离和电气间隙应符合GB 9706.1中57.10的规定。

  操作器控制各推杆,应运行正常,无失灵现象。

  控制盒蓄电池充电后,待机30天,仍能正常工作;当蓄电池电压过低时,应能自动报警。

  具有记忆功能的控制系统,当设定行程参数后,控制系统应能正常运行。

  ●温升:在最高环境温度下,推杆、控制器按短时工作制负载运行,直至热平衡,其温升应不大于80℃。

  ●电源软电线:电源软电线应符合GB 9706.1中57.3的规定。

  ●引线强度:引线强度应符合GB 9706.1中57.4 a)的规定。

  ●耐振动:产品经振动试验后,应能正常工作,无松动现象,其电介强度满足GB 9706.1中20.3的规定要求。

  ●耐高温:产品经耐高温试验后,应能正常工作,其电介强度满GB 9706.1中20.3的规定要求。

  ●耐低温:产品经耐低温试验后,应能正常工作,其电介强度满足GB 9706.1中20.3的规定要求。

  ●耐湿热:控制系统经48H湿热试验,应能正常工作,其电介强度应符合GB9706.1中的规定

  ●电机堵转:电机堵转应符合GB 9706.1中的规定。

  ●电磁兼容性:产品电磁兼容性应符合GB 4343.1中的规定。

  ●寿命:推杆按最大负载,在正常运行20000次后,产品噪声不大于规定值的1.2倍,行程精度误差±3mm,推拉力符合规定要求。

  ●多联动精度要求:多台推杆同步运行至设定位置时,推杆间行程误差不大于2mm

  ●电动推杆形状与尺寸

  用通用长度量具和专用量具进行检查

  ●电动推杆外观及装配

  用目测、手感及听觉检查。

  ●自锁力

  将推杆固定在试验台上,控制器操纵推杆至行程中的任意点(两端点除外),切断电源,液压缸加力为1.05倍的最大推拉力值,保持时间为5s,不发生位移为合格。

电动推杆推拉力测试器

  将电动推杆在寿命试验架上,加载为额定负载,按额定电压驱动,工作时间方式:2min/8min,运行3万次

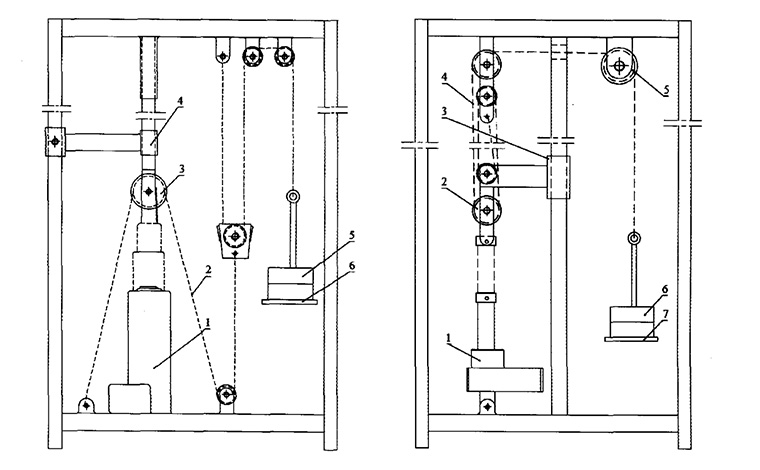

  1.测试电动推杆2.钢索3.滑轮组4.导向机构5.配重块6.配重架

  ●电动推杆负载

  将推杆固定在试验台上,在额定电压下驱动,施加规定的推拉力,推杆应能正常移动。

  ●电动推杆最大拉力试验

  推杆去除丝杆上螺母后,按以上步骤试验,施加1.5倍的最大拉力时,推杆外壳无破损现象。

  ●标志、包装、运输、贮存

  ①标志

  直流电动推杆、附属设备铭牌应固定在明显的位置上,铭牌的内容应包括:

  a.产品的名称、型号规格

  b.输入电压

  c.额定负载

  d.行程

  e.工作制

  f.制造单位名称

  ②控制器上应有铭牌固定在明显部位,内容至少应包括

  a.输入电压

  b.输出电压

  c.额定功率

  d.工作制

  e.制造电位名称

  ③包装

  包装储运图示标志应符合GB191中的规定,包装箱内应附有:

  a.产品说明书

  b.合格证

  c.装箱单

  ④运输、贮存

  产品运输应符合GB4798.2中的规定

  产品贮存应符合GB4798.1中的规定

  以上就是关于电动推杆在生产过程中需要遵守的条件,更多内容你可点击特姆优官网《如何定制特姆优电动推杆流程指导》相关内容
