线性致动器的选择及自锁情况?

点击量:2792

时间:2016-12-08

  根据所需的电机类型,该系列和所选择的致动器的大小,确定致动器的比例,确定线性致动器所安装的大小及距离,尺寸行程是多少?看到的相对性能表,并找到所需的负载和速度方面的性能比,负载就是客户所想要线性致动器达到的推拉力,能推动多大的力。速度也就是希望它能在满载空载情况下的速度要求。选择最接近于所需的性能。如果必要,选择下一个大小,以充分满足所需的性能。

线性致动器的选择及自锁情况?

  自锁条件线性致动器自锁时:▪不运行,即使一个推或拉的负载应用于推杆,它没有启动之前运行的电机通电(静态自锁);

  ▪它运行,电动机后关掉它停了,即使一个推或拉的负载应用于推杆(动态自锁)。

  自锁和非自锁条件是以下4种情况:

  1)定义静态自锁:运行不动,无负载的振动条件;当采用推拉负荷(达到允许的额定负荷)致动器不能启动移动。这种自锁条件时发生自锁系数1)低于0.35。

  2)动态自锁:2.1)致动器运动,载荷方向与运行方向相反:通过开关关闭电机,驱动器停止(自锁)。这种自锁条件时发生自锁系数1)低于0.30。2.2)在运动中的致动器,其运行方向和应用的负载有相同的方向:通过关闭电机关闭,致动器停止不保证。只有当致动器的自锁系数为1时,其止动器止动的位置小于0.25,并且在任何情况下都不总是处于同一位置。

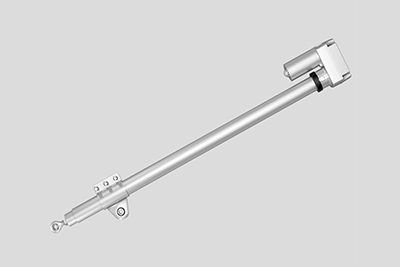

电动推杆

  在上述条件下,建议使用一个制动电机来阻止电动推杆在负载下,并锁定在该位置上,避免了一个意想不到的开始,在振动或负载冲击的情况下。

  非自锁条件:自锁系数1)0.35和0.55之间,该致动器是在一个不确定的锁定状态。自锁条件取决于负载的实体和制度惯性。一个刹车电机推荐使用保证自锁条件。4)非自锁:自锁系数1)高于0.55的线性致动器不自锁。注意,即使非自锁式执行器需要一个较小的推力或拉力开始移动。
