高负载工业电动推杆

高负载工业电动推杆U8是一款专为重型工业设计的一款传动设备,该设备具有大推力,能推动超过15000N的推力,实现了大多数的工业升降运动。

点击次数:2052
产品参数

  高负载工业电动推杆U8广泛使用于各类工业设备、特种车辆、船舶设施等助力装置、举升装置

  ●电机:直流永磁电动机

  ●推拉速度:2.5~50mm/s(定制)

  ●推力(max):8,000N

  ●拉力(max):8,000N

  ●使用环境温度:-40℃~65℃,满负载于常温环境中空占比为20%

  ●防护等级IP65

  ●电位器阻值输出、霍尔脉冲信号输出、编码器输出轴(定制)

高负载工业电动推杆参数表

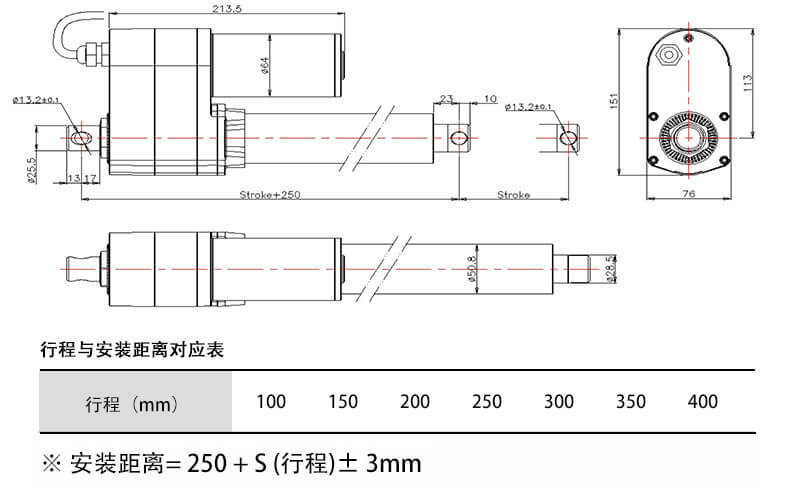

结构尺寸

  高负载工业电动推杆U8应用

高负载工业电动推杆应用
产品应用

  高负载工业电动推杆U8结构图

高负载工业电动推杆结构图

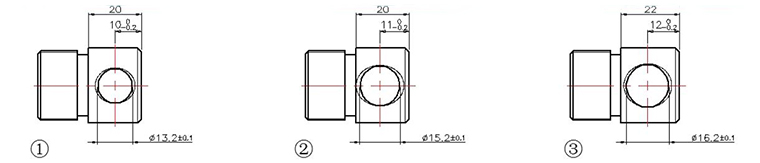

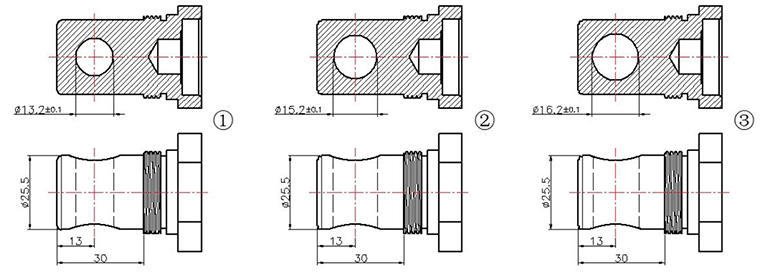

高负载工业电动推杆结构
高负载工业电动推杆结构

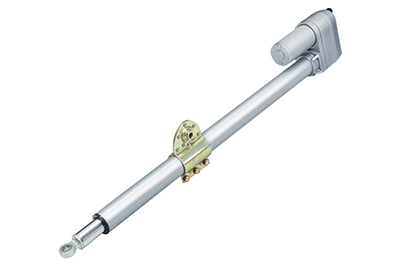

产品详情
高负载工业电动推杆

  以上数值是基于特姆优实验室测量获得的结果,其它环境下的测量可能产生偏差,以上数据仅供参考。

  电动推杆工作原理

  采用24V直流电作为供电电源

  采用24V永磁直流马达作为驱动动力源

  在供给马达24V直流电后,马达旋转,通过马达蜗杆涡轮进行一级减速

  内管上固定一个螺母,丝杆转动后,螺母在丝杆上前进和后退,从而内管前进和后退

  通过切换24V直流电的正负极,马达就会正转或反转,从而内管就是前进或后退

  通过改变丝杆和螺母的螺纹牙距,可以改变推杆的推力和速度

  工业电动推杆可选附件:

  1、编码器:通过脉冲数准确反馈马达主轴转动圈数,从而精确计算电动推杆行程变化,实现精确控制。

  2、电位计:用来反馈电机电阻的大小,从而反映推杆所在的行程位置,最终达到控制推杆在行程中间任一位置停止的目的。

  3、手摇装置:部分蜗轮蜗杆结构及齿轮结构的推杆可以安装手摇出轴,在断电的情况下,接上手摇扳手后就能通过手摇达到让推杆调整位置的作用。

  4、霍尔反馈:马达轴上安装霍尔线路板,通过霍尔原理能够准确反馈马达旋转圈数,以实现对推杆进行精确控制的目的。

  5、PLC控制:可提供PLC接入端口,达到过程实时控制。

  6、控制器:又称变压器,分为控制单台,2台,3台及多台的控制器。将AC220V电压变成DC12/24/36V等电压,并将1-n个电动推杆与操作器串联在一起。

  7、操作器:又称手控器,分为功能单排,2排,3排及多排的操作器。连于控制器至上
