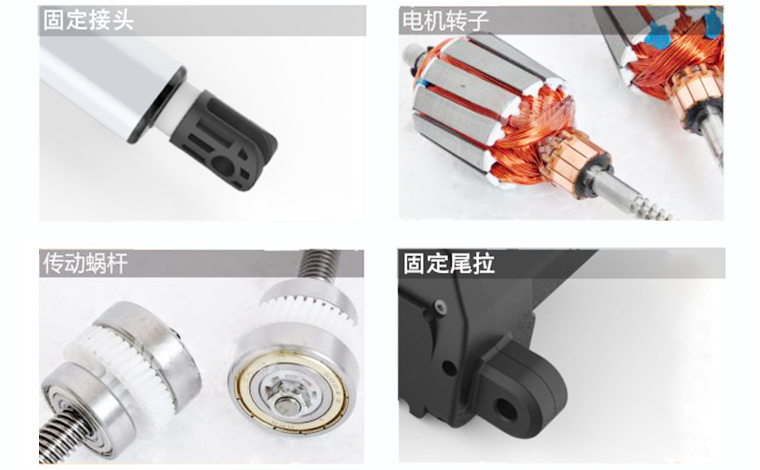

推杆电机是由马达驱动齿轮转动再带动螺杆传动实现推杆的线性运动。所以推杆电机也称为线性推杆,直线推杆,线性伸缩杆。又因为运用直流电路来驱动,6V到48V的直流电路,相当于可以随时使用,方便,所以推杆电机也叫电动推杆。推杆也很好理解,运用蜗轮蜗杆,从而会实现在推杆上的来回往反。
齿轮传动在推杆中不可缺少的一个组成部份,推杆中齿轮传动主要由蜗轮传动与渐开线齿轮传动、及锥齿传动三种不同的传动方式
不同的推杆选用不同的齿轮传动方式,比如家具医疗类通常选用蜗轮蜗杆结构,因为其结构小巧,容易安装,噪音低,振动小,因为沙发电动推杆与电动医疗床所用的电动推杆所占比例为80%,整个家具行业就占了所有电动推杆总销量的80%,但缺点是效率低,传动比低下,只有30%-40%的传动效率。
而工业通常选用渐开线齿轮结构,传动平稳,振动小,能保证固定传动比,结构简单等特点,工业应用的负载会有5000N以上,所以齿轮的传动固定比会要求比较大。
齿轮的基本参本主要有,模数,压力角,齿数,分度圆直径,齿轮成形工艺有分成几种。铸齿,粉末齿,压铸齿,冲压齿,射出齿,机加工齿,等成形工艺。
推杆通常选用机加工粉末齿及射出工艺三种,齿轮的精度有3、4、5、6、7、8,推杆电机齿轮数值越小精度越高,这个很好理解,同样数目的齿轮数量,应用在不同的结构上,所以齿轮间的缝隙会比较大。齿轮模数是根据产品大小而定,工业的推杆电机齿轮模数相对较多,因为产品比较大,超过1500mm,所以结构越大也越多。可以了解更多电动推杆的知识,也可以电话咨询:400-090-6730
